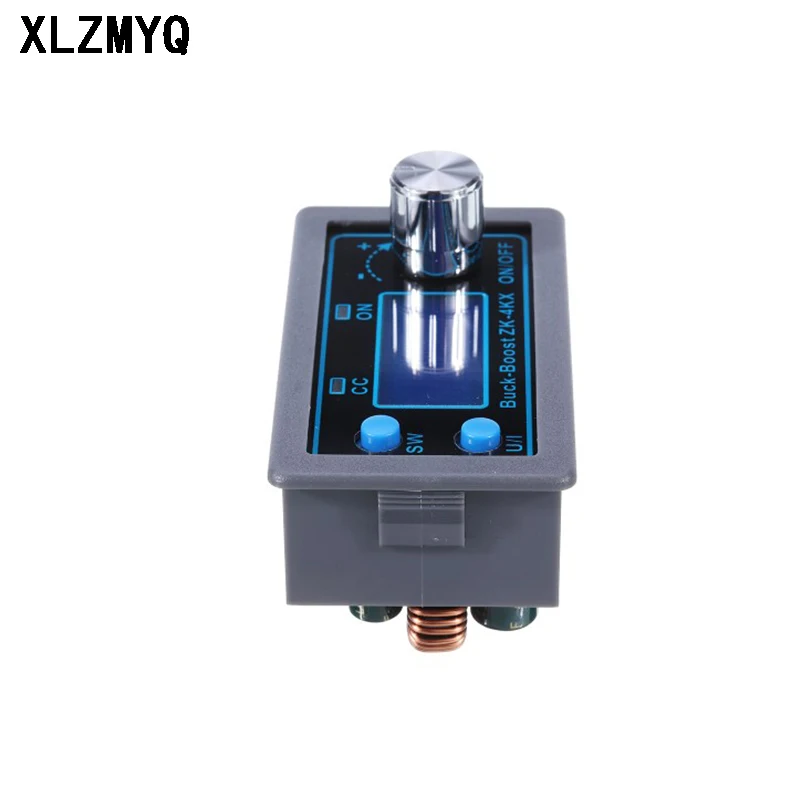

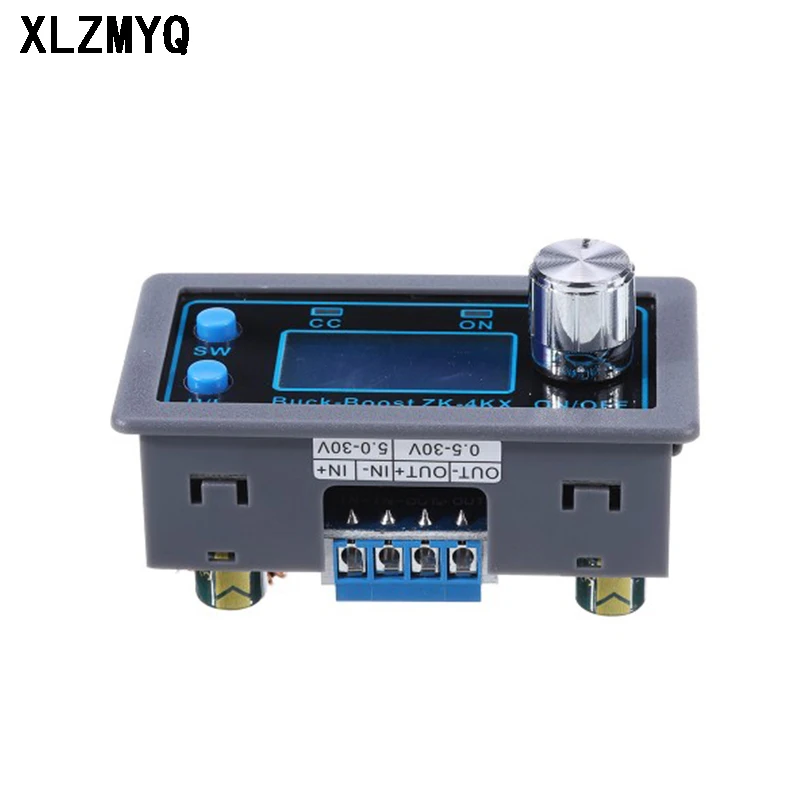

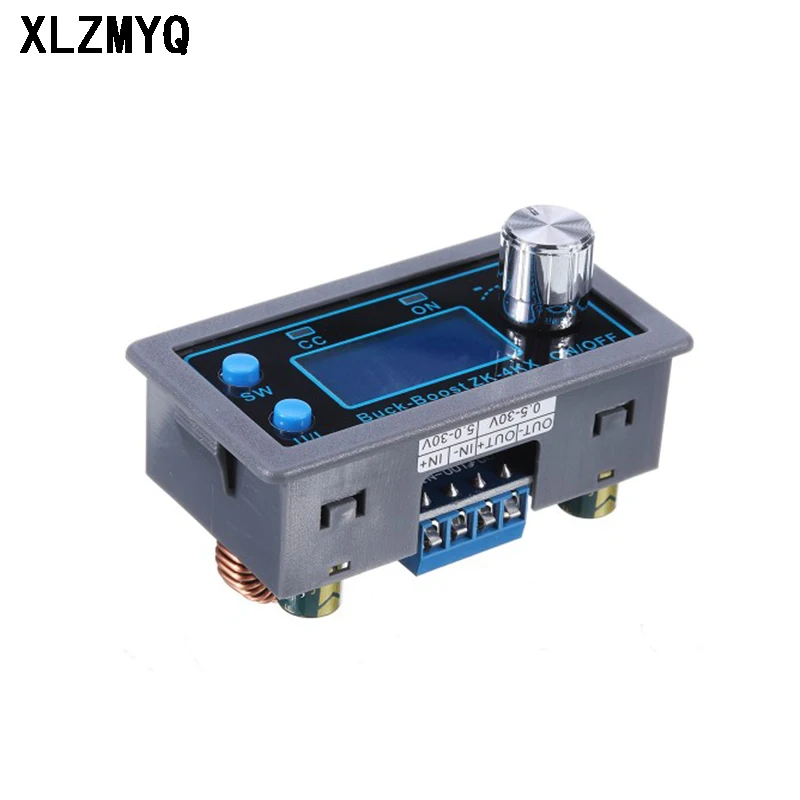

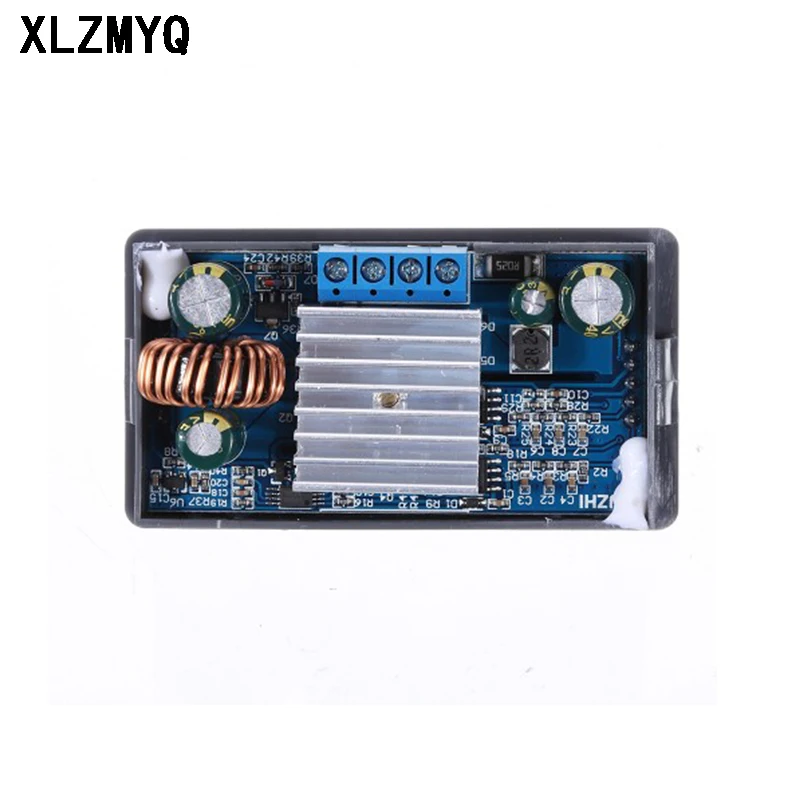

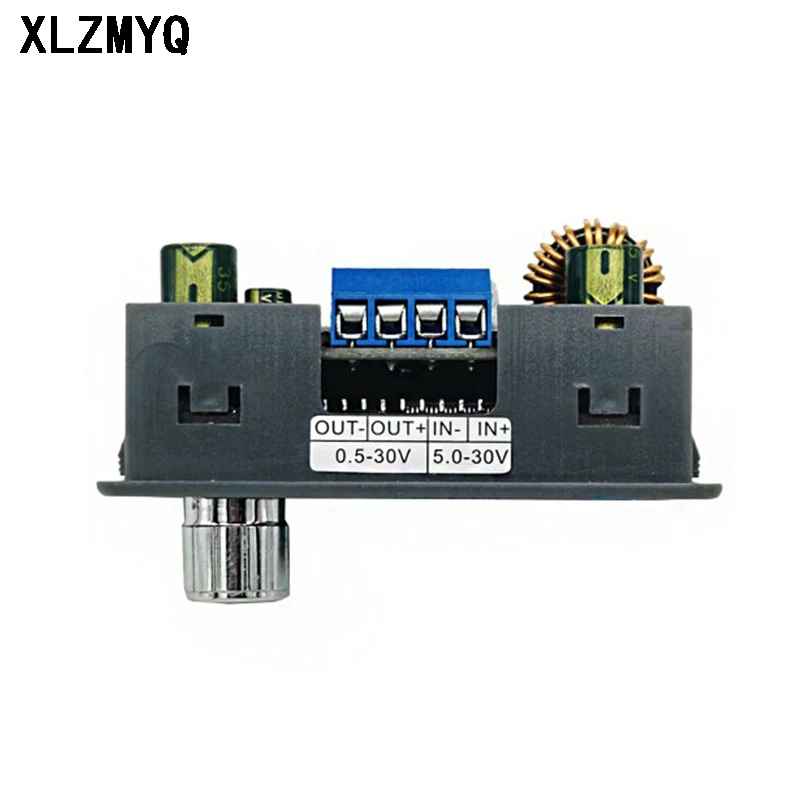

ZK-4KX โปรแกรม CNC แรงดันไฟฟ้า DC-DC ปรับแรงดันไฟฟ้าแหล่งจ่ายไฟ DIY แรงดันไฟฟ้าคงที่คงที่

พารามิเตอร์ผลิตภัณฑ์:
แรงดันไฟฟ้าขาเข้า: 5.0-30v
แรงดันขาออก: 0.5-30v
กระแสไฟขาออก: สามารถทํางานได้อย่างเสถียรที่ 3A เป็นเวลานานและสามารถเข้าถึง 4A พร้อมการกระจายความร้อนที่สูงขึ้น
กําลังขับ: การกระจายความร้อนตามธรรมชาติ 35W เสริมสร้างการกระจายความร้อน 50W
ความละเอียดการแสดงผลแรงดันไฟฟ้า: 0.01V
ความละเอียดการแสดงผลปัจจุบัน: 0.001A
ประสิทธิภาพการแปลง: ประมาณ 88%
สตาร์ทแบบนุ่มนวล: ใช่ (ด้วยโมดูลพลังงานสูงและโหลดอาจล้มเหลวในการสตาร์ท)
กลไกการป้องกัน:
อินพุตการเชื่อมต่อป้องกันการย้อนกลับ;
ช่องชลประทานป้องกันการย้อนกลับ
การป้องกันแรงดันไฟฟ้าอินพุต (ปรับได้ 4.8-30v, ค่าเริ่มต้น 4.8v)
การป้องกันแรงดันไฟฟ้าเกินเอาต์พุต (ปรับได้ตั้งแต่ 0.5-31v, ค่าเริ่มต้น 31V)
การป้องกันกระแสเกินเอาต์พุต 0-4.1a (ปรับได้, ค่าเริ่มต้น 4.1a)
การป้องกันไฟเกิน (ปรับได้ตั้งแต่ 0 ถึง 50w, ค่าเริ่มต้น 50w)
ป้องกันอุณหภูมิเกิน (80-110° ปรับได้ค่าเริ่มต้น 110°)
การป้องกันการหมดเวลา (ปรับได้ตั้งแต่ 0 ถึง 100 ชั่วโมง ปิดใช้งานตามค่าเริ่มต้น)
การป้องกันความจุขนาดใหญ่ (ปรับได้ 0-60ah ปิดตามค่าเริ่มต้น)
ความถี่ในการทํางาน 180KHZ
ขนาด: ยาว * กว้าง * สูง 79 มม.* 43 มม.* 26 มม
น้ําหนัก: 92 กรัม (รวมแพ็คเกจ)

วิธีการใช้งาน:
5.1 สลับพารามิเตอร์การแสดงผล – ในอินเทอร์เฟซปกติ กด SW เพื่อสลับการแสดงผลด้านล่างจอแสดงผล และสลับเนื้อหาการแสดงผลระหว่าง Current A Power W ความจุ Ah Time hกดปุ่ม SW เพื่อสลับหน้าจอลิงค์ด้านบนของจอแสดงผล และสลับเนื้อหาที่แสดงระหว่างแรงดันไฟฟ้าอินพุตและแรงดันเอาต์พุต
5.2 ตั้งค่าแรงดันไฟฟ้าขาออก – กดปุ่ม U/I ในอินเทอร์เฟซปกติเพื่อเข้าสู่อินเทอร์เฟซการตั้งค่าแรงดันไฟฟ้ากระแสคงที่จะเห็นได้ว่าหลักหนึ่งของค่าแรงดันเอาต์พุตกะพริบหมุนตัวเข้ารหัสไปทางซ้ายและขวาเพื่อปรับหลักและรองกด Rotary Encoder เพื่อเลือกบิตแรงดันเอาต์พุตที่จะตั้งค่าหลังจากตั้งค่าแล้ว ให้กดปุ่ม U/I 2 ครั้งเพื่อกลับสู่อินเทอร์เฟซปกติหรือกลับสู่อินเทอร์เฟซปกติโดยอัตโนมัติหลังจากหยุดการทํางานเป็นเวลา 10 วินาที
5.3 ตั้งค่ากระแสคงที่ (นั่นคือ ค่ากระแสสูงสุดที่อนุญาตให้ส่งออกโดยโมดูล) — กดปุ่ม U/I ในอินเทอร์เฟซปกติเพื่อเข้าสู่อินเทอร์เฟซกระแสคงที่ของแรงดันไฟฟ้าที่ตั้งค่าจากนั้นกดปุ่ม U/I และสลับเพื่อตั้งค่ากระแสคงที่คุณสามารถเห็นค่าคงที่ของการตั้งค่ากะพริบเล็กน้อยหมุน Rotary Encoder ไปทางซ้ายและขวาเพื่อปรับหลักและรองกด Rotary Encoder เพื่อเลือกบิตที่จะตั้งค่ากระแสคงที่หลังจากตั้งค่าแล้ว ให้กด U/I เพื่อออกจากการตั้งค่าอินเทอร์เฟซกระแสคงที่ของแรงดันไฟฟ้า และกลับสู่อินเทอร์เฟซปกติหรือกลับสู่อินเทอร์เฟซปกติโดยอัตโนมัติหลังจากหยุดการทํางานเป็นเวลา 10 วินาที
5.4 ตั้งค่าสถานะการเปิด/ปิดเริ่มต้นของการเปิดโมดูล — กด U/I ค้างไว้ในอินเทอร์เฟซปกติเพื่อเข้าสู่อินเทอร์เฟซการตั้งค่าพารามิเตอร์คุณจะเห็นว่ามี "เปิดปิด" หรือ "เปิด""เปิดปิด" หมายความว่าเต้ารับจะปิดตามค่าเริ่มต้นเมื่อเปิดเครื่อง และ "เปิด" หมายถึงเต้ารับเริ่มต้นคือเปิดเมื่อเปิดเครื่องกดตัวเข้ารหัสแบบหมุนค้างไว้เพื่อสลับสถานะสองสถานะหลังจากตั้งค่าแล้ว ให้กด U/I เพื่อกลับสู่อินเทอร์เฟซปกติ
5.5 การตั้งค่าพารามิเตอร์การป้องกันในสถานะและเกณฑ์ — กด U/I เพื่อเข้าสู่อินเทอร์เฟซการตั้งค่าพารามิเตอร์ในอินเทอร์เฟซปกติ กด SW จนกระทั่งการป้องกันที่คุณต้องการปรากฏขึ้น LUP — เกณฑ์การป้องกันแรงดันไฟฟ้าเกิน; OUP — เกณฑ์การป้องกันแรงดันไฟฟ้าเกิน; OCP — เกณฑ์การป้องกันกระแสเกิน; OPP — บวกเกณฑ์การป้องกันพลังงาน; OAP — เกณฑ์การป้องกันแบบพิเศษ
